水池超聲波液位計
作者：
編輯：
來源：
發布日期： 2022-08-15 09:33:35
信息摘要：
很多現場都會使用液位傳感器，用來檢測一些需要監控液位的工況。眾所周知的是一些污水處理池水池液位，罐體上的液位，河道上的液位等等。大家也都清楚液位傳感器根據其原理的不同大致分為兩大類，接觸式液位傳感器與非接觸式液位傳感器。
很多現場都會使用液位傳感器，用來檢測一些需要監控液位的工況。眾所周知的是一些污水處理池水池液位，罐體上的液位，河道上的液位等等。大家也都清楚液位傳感器根據其原理的不同大致分為兩大類，接觸式液位傳感器與非接觸式液位傳感器。
目前在一些消防水箱上這兩類產品用的都比較多，但是在污水處理池上的水池液位傳感器一般都是選擇的水池超聲波液位計，為什么呢?原因就在于水池超聲波液位計是使用的超聲波反射原理，根據水池超聲波液位計發出的聲波與液面的接觸，根據其反射回來的的時間長度，來測量出水池的液位高度在多少。下面小編簡單的給大家介紹下為什么測水池要選超聲波液位計而不是接觸式液位計。
水池超聲波液位計使用的是聲波原理，不接觸實際的水池液面，安裝條件一般比較寬松，另外一種的接觸式液位計，一般常見的就是投入式液位計，這種投入式液位計為什么在污水處理池上不適用，原因就在于其本身的設計，前端的引壓小孔極易被污水處理池上的顆粒介質所堵塞，甚至破壞膜片，導致整個投入式液位計報廢。

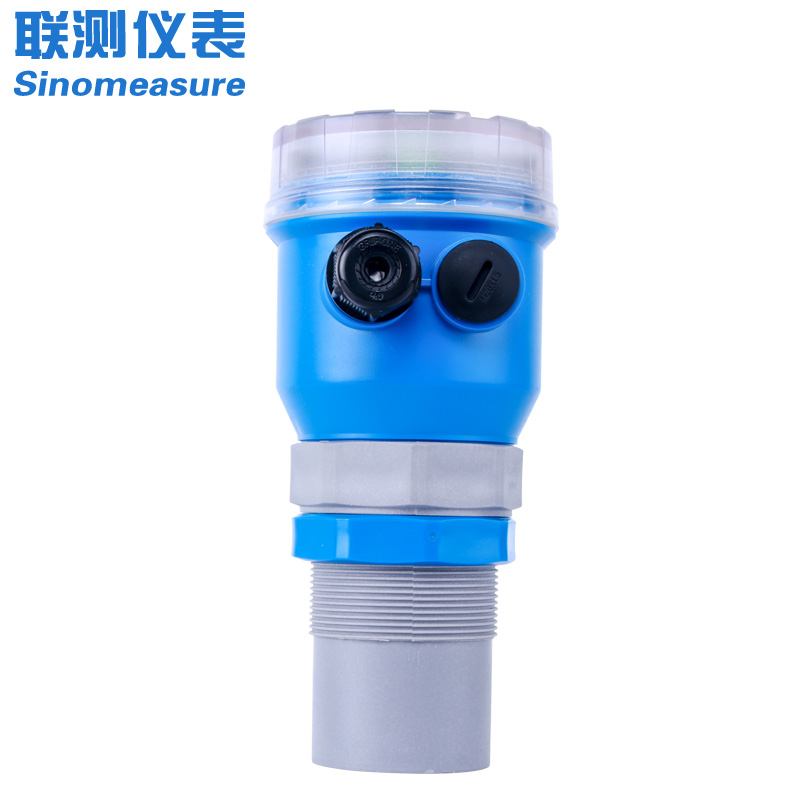

具體介紹下水池超聲波液位計的原理：在測量中超聲波脈沖由傳感器(換能器)發出，聲波經液體表面反射后被同一傳感器接收或超聲波接收器，通過壓電晶體或磁致伸縮器件轉換成電信號，并由聲波的發射和接收之間的時間來計算傳感器到被測液體表面的距離。 由于采用非接觸的測量，被測介質幾乎不受限制，可廣泛用于各種液體和固體物料高度的測量。
超聲波液位計可采用二線制、三線制或四線制技術，二線制為：供電與信號輸出共用;三線制為：供電回路和信號輸出回路獨立，當采用直流24v供電時，可使用一根3芯電纜線，供電負端和信號輸出負端共用一根芯線;四線制為：當采用交流220v供電時，或者當采用直流24v供電，要求供電回路與信號輸出回路完全隔離時，應使用一根4芯電纜線。直流或交流供電，具有4~20mADC，高低位開關量輸出。
超聲波液位計工作時，高頻脈沖聲波由換能器(探頭)發出，遇被測物體(水面)表面被反射，折回的反射回波被同一換能器(探頭)接收，轉換成電信號。脈沖發送和接收之間的時間(聲波的運動時間)與換能器到物體表面的距離成正比，聲波傳輸?shù)木嚯xS與聲速C和傳輸時間T之間的關系可以用公式表示：S= CⅩT/2
安裝超聲波液位計時必須考慮超聲波液位計的盲區問題。當液位進入盲區后，超聲波變送器就無法測量液位了，所以在確定超聲波液位計的量程時，必須留出50公分的余量，安裝時，變送器探頭必須高出最高液位50公分左右。這樣才能保證對液位的準確監測及保證超聲波液位計的安全。
機械安裝時應注意：安裝應垂直于測是物表面，避免用于測量泡沫性質物體，避免安裝于距測量物體表面距離小于盲區距離(盲區：每臺產品會有一個標準，隨產品得知)，應考慮束避開阻擋物質不與灌口和容器壁相遇，檢測大塊固體物應調整探頭方位，減少測量誤差。
在實際使用水池超聲波液位計中，其實不僅僅局限于污水處理上使用，類似一些消防水池，城市積水池等等都是需要使用到水池超聲波液位計。而在生產水池超聲波液位計的廠家當中，小編曾經了解過的杭州聯測，在一些工藝和質量的管理上還是比較可以的，也是有通過ISO9000的認證。當然每個人的狀況都不一樣，具體也要看現場需要怎樣的超聲波液位計。
